使用端口转发、DMZ和UPnP实现内网穿透

编辑于:2023年03月28日
使用端口转发、DMZ和UPnP实现内网穿透

我们在《公网、内网、IP、端口和NAT网络地址转换》有讲到,内网与外网是相互隔离、无法互相访问的,如果要在公网(外网)随时都能访问家中电脑或NAS存放的文件,则必须让它们拥有公网IP。

让每个设备都有免费的公网IP是不可能的,但可以为光猫或路由器争取1个公网IP(致电客服说家里有小孩子需安装监控),然后使用端口转发DMZUPnP功能,让电脑、NAS和手机等设备共享该公网IP,从而实现内网穿透

1.范例信息

为方便讨论,我们规定以下内容(具体设置时,请以你自己的信息为准)

  • 光猫型号:上海电信SDN光猫(也叫SDN网关)
  • 光猫模式:路由模式(也就是由光猫拨号,连接光猫的所有设备可以直接上网)
  • 光猫公网IP:114.91.86.3 (拥有1个公网IP是使用本教程的前提条件)
  • 连接方式:群晖NAS通过网线直连光猫LAN口
  • 群晖NAS内网IP:192.168.1.5
  • 群晖NAS桌面端口:5000
  • 群晖远程桌面地址访问地址:IP:端口

2.端口转发

2.1 设置方法

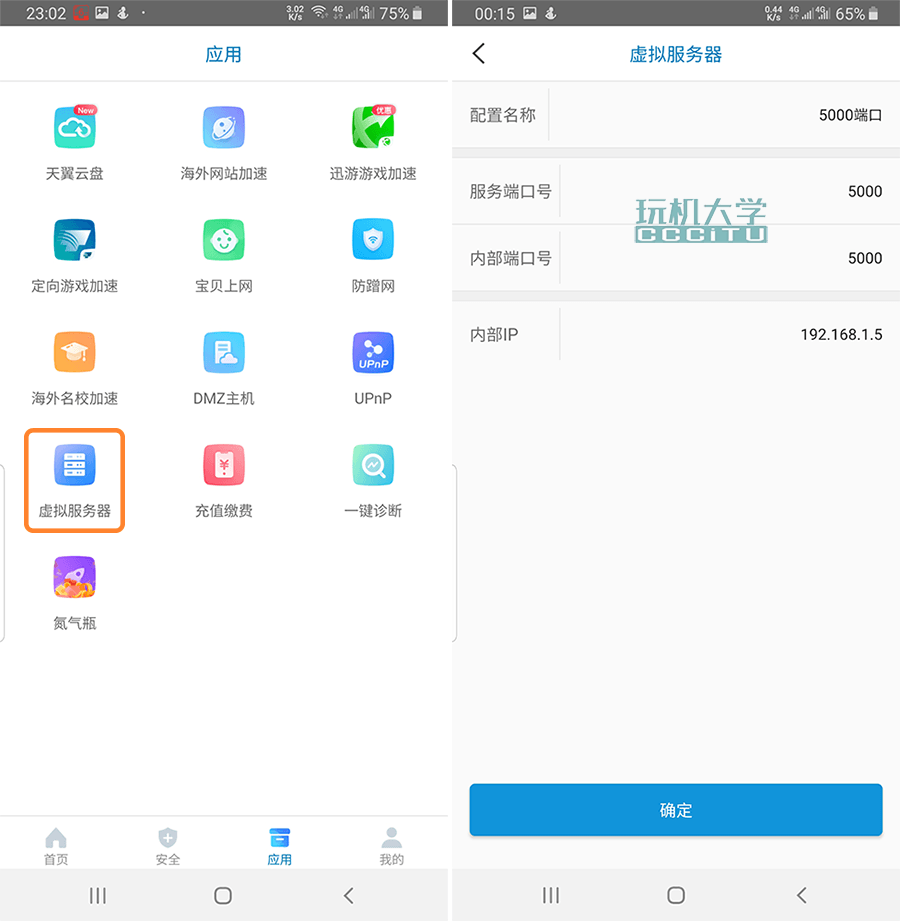

端口转发功能,在一些光猫或路由器上也叫虚拟服务器,虽然叫法不一样但说得是同一个功能。打开光猫APP,找到虚拟服务器选项,填写以下信息并保存。

  • 配置信息:5000端口(可随意填写)
  • 服务端口号:5000(群晖公网远程桌面端口)
  • 内部端口号:5000(群晖内网远程桌面端口)
  • 内部IP:192.168.1.5(群晖内网IP)

2.2 注意事项

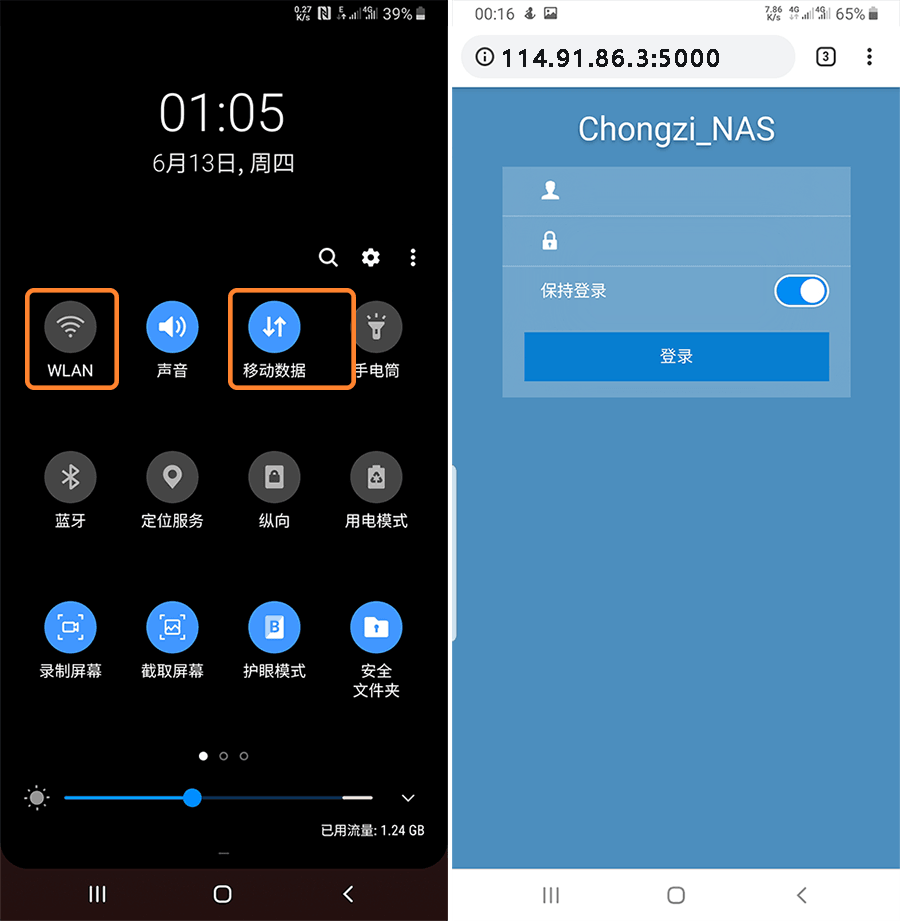

  • 必须先断开手机WiFi再连接4G网络(WIFI是内网会冲突),在浏览器输入公网IP:5000(本例为114.91.86.3:5000)顺利进入群晖NAS桌面。
  • ⭕服务端口号和内部端口号可以相同也可以不同,如果不同,内网访问用内部端口令,公网访问用服务端口令。
  • ⭕如果你有多台群晖(或其它设备)需要公网访问,那么内部IP填写对应设备的IP即可,但是端口不能重复
  • ⭕群晖不同程序使用的端口不同,你可以根据自己的需要一一添加,查看群晖常用端口

3.DMZ主机

3.1 设置方法

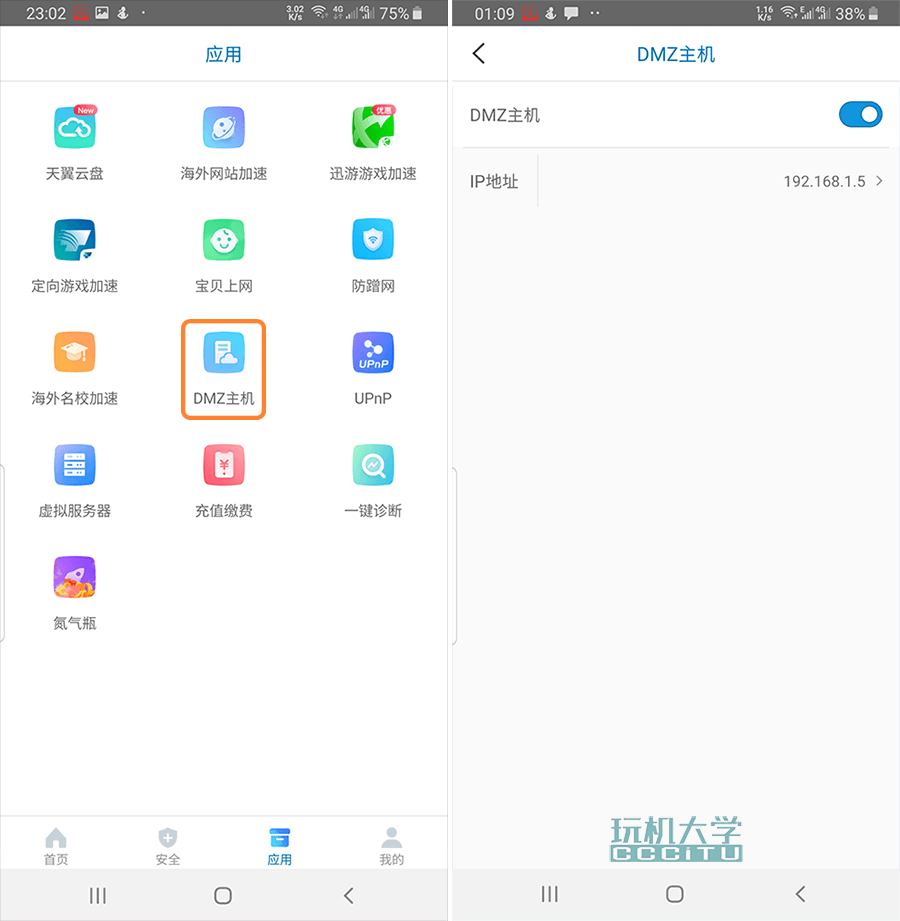

DMZ主机可将内网某台设备(只能设置1台设备)的所有端口都自动映射到公网上。打开DMZ主机设置,添加群晖NAS的内网IP192.168.1.5保存。

3.2 注意事项

  • 必须先断开手机WiFi再连接4G网络(WIFI是内网会冲突),在浏览器输入公网IP:5000(本例为114.91.86.3:5000)顺利进入群晖NAS桌面。
  • ⭕DMZ主机和端口转发相比不用一条一条的添加端口规则非常省事儿,这是DMZ主机的优点也是缺点:
  • 不能单独禁止某些端口的转发,有些不适合在公网上暴漏的程序因DMZ主机也被能在公网上被访问,这将面临这一些安全风险。
  • 不能分别设置公网端口和内网端口,比如想访问内网80端口就要在公网输入80,但公网上的80和443端口一般是被电信、联通等禁用的。如果使用端口转发功能,可将内部端口设置为80,外部端口设置为5009(或其它数字)绕过运营商的封禁。

4.UPnP

4.1 设置方法

UPnP全称Universal Plug and Play,该协议允许多个设备在IP网络中互相传送数据,使用该功能的前提光猫和内网设备同时支持此功能,比如虫子菌的NAS和光猫都支持UPnP。

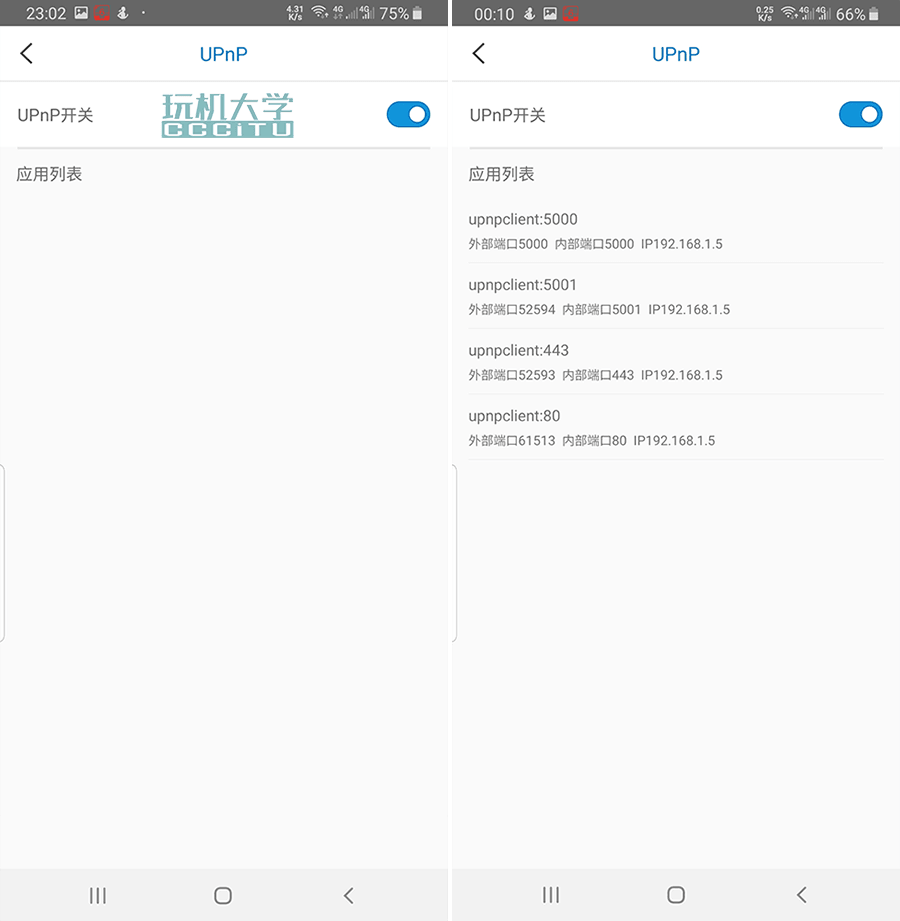

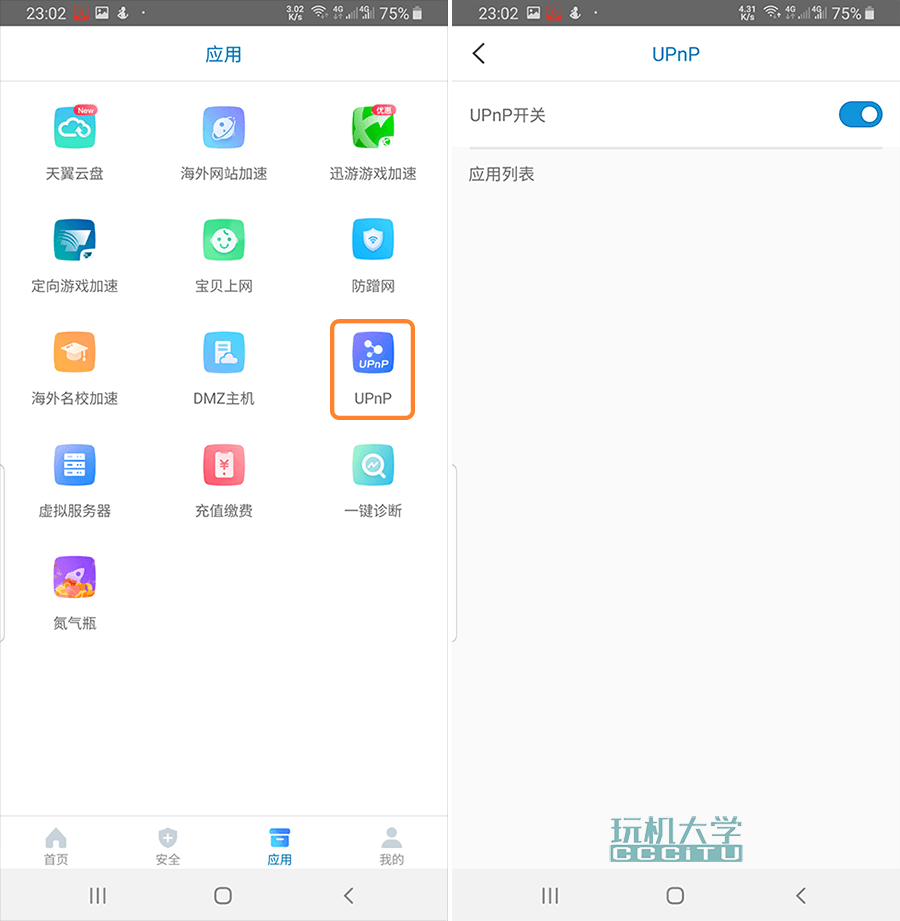

打开光猫APP,选择应用,找到UPnP选择开启。

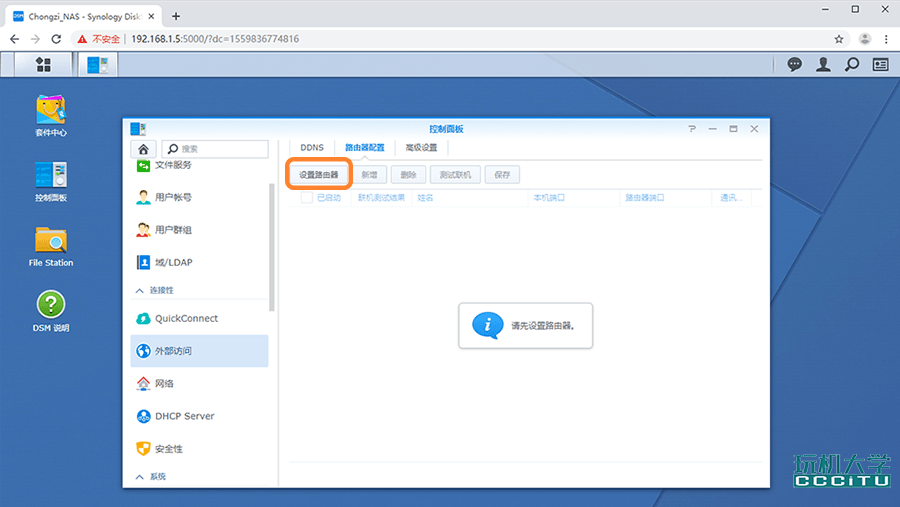

打开群晖控制面板——外网访问——路由器配置——设置路由器——根据提示一路操作,如果群晖兼容你的光猫便可启用该功能。(不兼容请用端口转发或MDZ

先断开手机WiFi再连接4G网络(WIFI是内网会冲突),在浏览器输入公网IP:5000(本例为114.91.86.3:5000)顺利进入群晖NAS桌面。

4.2 注意事项

开启后只需要点击新增,选择要添加的应用程序或自定义端口,点击保存,群晖NAS会自动将端口转发规则上传到路由器。

UPnP和端口转发一样可以只添加需要的端口,并且内部端口和外部端口能设置不同的数字,区别是只需要在NAS里设置不用进路由器了。

5.选择UPnP、端口转发还是DMZ

考虑到安全和便捷,能用UPnP优先使用UPnP,如果不兼容或不支持UPnP可以使用端口转发,不在乎安装图省事还可以使用DMZ主机

  • UPnP>端口转发>DMZ主机

6.光猫和路由器

光猫路由器都有端口转发、DMZ和UPnP功能,是在光猫内设置还是在路由器内设置呢?这取决于你的光猫运行的模式,以及设备是连接在光猫还是路由器上,还是以群晖NAS为例:

  • ⭕①光猫路由模式(光猫拨号),NAS → 光猫。那么在光猫上设置你需要的功能;
  • ⭕②光猫路由模式(光猫拨号),NAS →路由器 → 光猫。那么光猫开启 DMZ 功能绑定由光猫分配给路由器的内网 IP,之后再在路由上设置 UPnP、端口转发或 DM Z主机(设置时的IP和端口填写NAS、电脑等需要在外网访问的设备的IP和端口);
  • ⭕③光猫桥接模式(路由器拨号),NAS →路由器 → 光猫,那么在路由上设置你需要的功能;
